人造板voc小型釋放艙系統實例

人造板voc小型釋放艙在測試voc釋放量過程中會使用到的設備，其作用主要是提供一個釋放voc氣體的環境，然后采集其氣體進行分析。小型釋放艙為一帶有空氣潔凈空氣供給和溫度濕度控制裝置的集合式釋放艙。

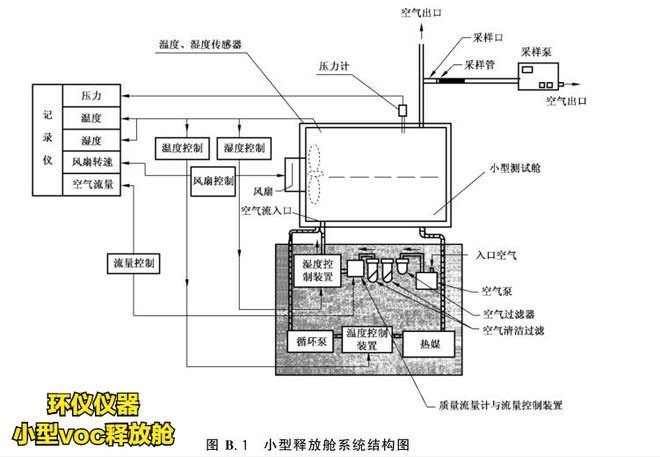

環儀儀器人造板voc小型釋放艙的系統組成如下圖所示：

在采用小型釋放艙測量VOCs、甲醛和其他羰基化合物時，主要使用下列裝置:

1.小型釋放艙體;

2.潔凈空氣供給裝置:包括空氣泵，空氣過濾器和潔凈空氣過濾器;

3.溫度控制裝置:包括溫度控制儀、自動溫度調節儀、循環泵和熱源;

4.濕度控制裝置:包括自 動濕度控制儀和加濕裝置;

5.氣體流動控制裝置:包括流量控制器、質量流量調節儀和質量流量計;

6.流速控制儀: 風扇控制器和風扇 ;

7.壓力計:包括壓力計和壓力調節器;

8.記錄裝置:包括溫度、濕度、壓力、空氣流量和風扇轉速記錄儀;

9.試件密封材料或密封裝置。

艙體為圓筒狀或立方體狀，使用無污染、低吸附性能材料，如不銹鋼。

艙前設有一個門， 以供樣品進出，艙內中部設樣品托架放置樣品。艙交換空氣出口處設分流支路供采樣用。密封圈為低釋放與低吸附的橡膠材料。艙組件盡可能采用不銹鋼制造，易于拆卸、檢修、清洗。交換空氣由風扇附近進入艙內，風扇和導流葉片使艙內保持一定的空氣流速。
