兩箱式冷熱沖擊試驗箱工作試驗圖

一些需要購買二箱式冷熱沖擊試驗箱的用戶，想了解試驗箱的工作試驗圖，但是網上的構造圖太少了，也不好辨別，今天小編就結合圖片，為大家介紹一下二箱式冷熱沖擊試驗箱工作試驗方式。

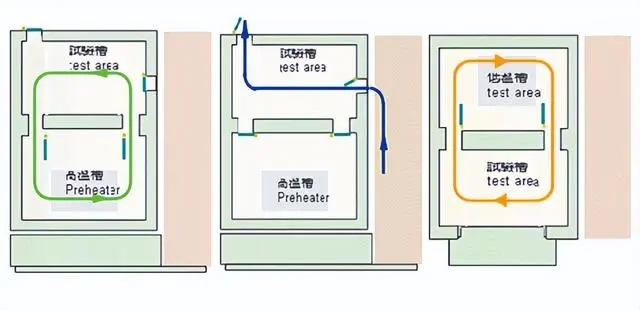

二箱式冷熱沖擊試驗箱工作圖解：

測試產品放置在吊籃內，通過電機帶動吊籃運動來實現高低溫的切換和低溫轉換，測試產品是隨吊籃一起移動的。二箱式相當于將樣品分別放入高溫區和低溫區，達到溫度“沖擊”效果，如下圖所示。

1、二箱式冷熱沖擊試驗箱由高溫槽、低溫槽、中間為吊籃提著貨物進行來回切換，低溫槽的低部再配蓄冷材料。

2、機臺的背部有壓縮機、蒸發器、冷凝器、板換以及壓縮機所配套的制冷配件，組成。

3、二箱式冷熱沖擊試驗箱標準保溫層為100mm，底部加穩固槽鋼。

兩箱式冷熱沖擊試驗箱工作原理：

高低溫循環均采用逆卡諾循環，由兩個等溫過程和兩個絕熱過程組成。

其過程如下：制冷劑經壓縮機絕熱壓縮至較高壓力，消耗做功使排氣溫度升高，然后制冷劑通過冷凝器與周圍介質等溫換熱，并將熱量傳遞給周圍介質. 制冷劑通過截止閥絕熱膨脹做功后，制冷劑溫度下降。

最后，制冷劑通過蒸發器等溫吸收高溫物體的熱量，使被冷卻物體的溫度降低。如此循環反復，達到高溫和低溫沖擊試驗的目的。
